当前位置: 国盛皮带机 > 皮带机 >
裙边皮带机
裙边皮带机
简介:裙边皮带机的产品简介 裙边皮带机主要用于散装物料的连续输送,采用具有波状挡边和横隔板的输送带。输送倾角为0-90,其特点为:用一台设备在狭小的空间可完成水平倾斜输送
 产品详细
裙边皮带机的产品简介
      裙边皮带机主要用于散装物料的连续输送,采用具有波状挡边和横隔板的输送带。输送倾角为0-90°,其特点为:用一台设备在狭小的空间可完成水平倾斜输送,具有通用皮带机水平或小倾角输送可靠性高、节能和斗式提升机提升物料可靠经济的优点。本系列产品广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃—+40℃范围内输送堆积密度为0.5—2.5t/m3的各种散装物料,对于输送有特殊要求的物料,如耐高温或具有酸、碱性、油类物质、有机溶剂等成分的物料,须在订货时提出,采用相应材料的特殊挡边输送带。

裙边皮带机

裙边皮带机的工作原理
      裙边皮带机是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式“裙边”,在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗,使物料在斗中进行连续输送的一种设备。它采用单电机单滚筒或单电机双滚筒或双电机双滚筒驱动,采用深槽托棍组,根据所运物料的粒度,湿度和角度配花纹胶带或者普通胶带,减速机配逆止器,并配备有制动装置.

裙边皮带机厂家

裙边皮带机主要特点
1、可大倾角输送散状物料,能大量节省设备占地面积,彻底解决普通、花纹皮带机所不能达到的输送角度。
2、裙边皮带机输送物料、总体投资费用低,约节约投资费用20%~30%。
3、裙边皮带机与普通带式皮带机、斗式提升机、刮板皮带机比较,其综合技术性能比较优越。
4、输送量大,可达6000m3/h,垂直提升高度可达500m。
5、在垂直输送物料时,物料粒度可达400mm。
6、从水平到倾斜(或垂直)能平稳过渡。
7、能耗低、结构简单、维护方便。
8、胶带强度高,使用寿命长。

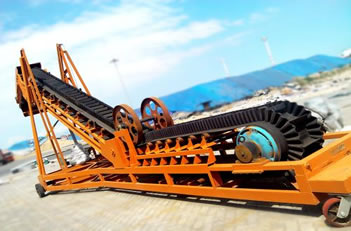

裙边皮带机图片

裙边皮带机的技术参数
带宽B(mm) 300 400 500 600 800
挡边高(mm) 40 60 60 80 80 120 120 160 120 160 200 240
部分输送倾角输送量Q³/h 30° 15 14 20 34 46 71 104 120 128 157 195 235
45° 11 10 14 26 35 57 83 97 102 127 157 195
60° 8 7 10 18 25 40 58 69 72 90 112 142
90° 4 4 5 10 12 21 31 37 38 48 60 76
外型尺寸 头轮中心高H²/h(mm) 350-100 1100-2000 1300-2000 1300-2000
尾轮中心高H²/h(mm) 335 330-490 600 600 600-800
中间段带面高H²/h(mm) 450 500-700 760-800 800-850 800-1115
中间段地脚宽B²/h(mm) 480 580 870 1020 1220
带宽B(mm) 1000 1200 1400
挡边高(mm) 120 160 200 240 160 200 240 300 160 200 240 300 400
部分输送倾角输送量Q³/H 30° 172 216 267 327 275 331 419 466 319 395 500 564 794
45° 137 175 216 271 222 267 347 384 258 318 414 465 680
60° 96 124 153 197 158 190 253 178 184 226 302 337 524
90° 51 66 83 106 85 102 136 149 98 121 162 180 281
外型尺寸 头轮中心高H²/h(mm) 1400-2000 1600-2000
尾轮中心高H²/h(mm) 600-800 800-1000 800-1200
中间段带面高H²/h(mm) 800-1200 1050-1500 1050-1700
中间段地脚宽B²/h(mm) 1440 1690 1890

裙边皮带机的应用范围
1、可以广泛用于煤炭、粮食、建材、建筑、冶金、电力、化工和轻工等行业。
2、可在-25~40℃的环境范围内输送堆积密度为0.5-2.5t/m³的各种散装物料。
3、最大输送角度为90°,最大输送物料的块度为550mm。

裙边皮带机输送带

裙边皮带机输送带的保养
1、裙边皮带机皮带在运输和贮存中,应保持清洁,避免阳光直射或雨雪浸淋,防止与酸、碱、油类、有 机溶剂等物质接触,并距离发热装置一米以外。
2、贮存时仓库温度宜保持在18-40 ℃之间,相对湿度宜保持在 50- 80 %之间。
3、贮存期间,输送带须成卷放置,不得折迭,放置期间应每季翻动一次。
4、不同类型、规格层数的输送带不宜接在一起使用,其接头采用胶接法
5、避免托辊被物料覆盖,造成回转不灵,防止漏料卡于滚筒与输送带之间,注意活动部分的润滑,但不得油污输送带;
